Wanderfeldröhre UV-45

Art.Nr.: roe-wan-0038

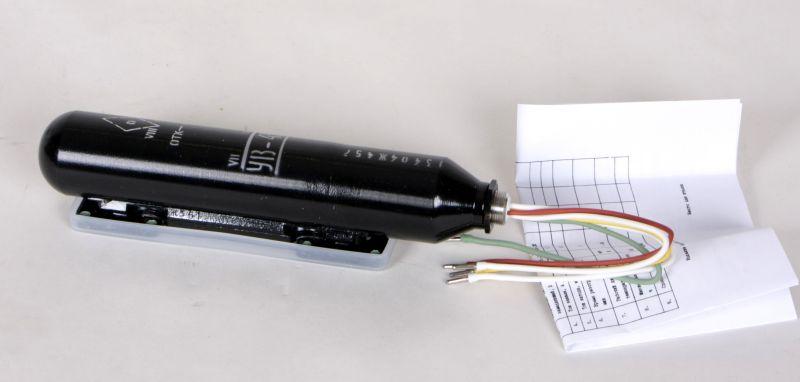

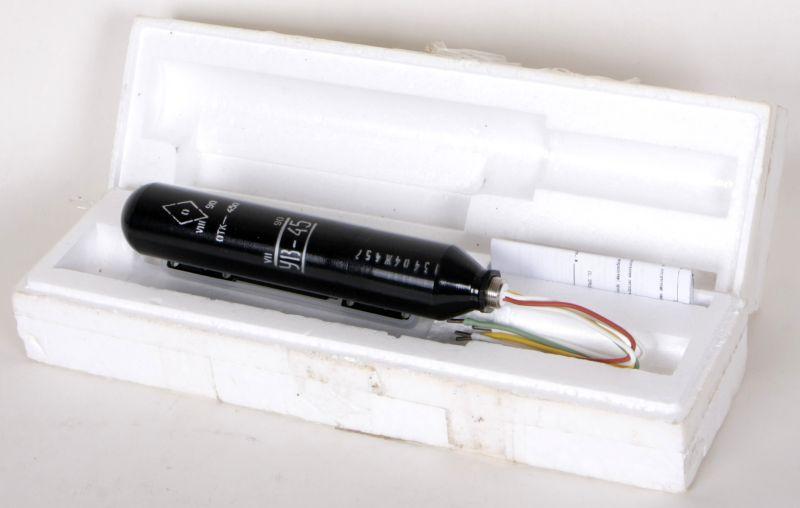

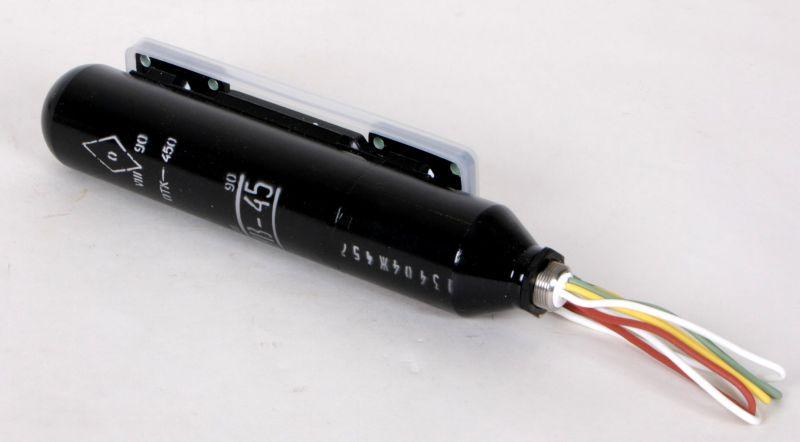

Wanderfeldröhre UV-45
Wanderfeldröhre UV-45, russische Bezeichnung УВ-45

Preis inkl. MwSt., zzgl. Versandkosten.
Wanderfeldröhre UV-45
Wanderfeldröhre UV-45, Travelling Wave Tubes UV-45, Лампа бегущей волны УВ-45.

Hochfrequenz- Leistungsverstärker UV-45, russische Bezeichnung УВ-45.
Die Wanderfeldröhre UV-45, (УВ-45) wurde entwickelt, um als Verstärker im Hochfrequenz- Bereich von 7,4-12 GHz zu arbeiten. Die Wanderfeldröhre UV-45 bietet ein hohes Maß an Zuverlässigkeit in einem breiten Temperatur-Bereich und bei hoher Feuchtigkeit.



Wanderfeldröhre UV-1007 (UV-45), УВ-1007 (УВ-45)

* Hochfrequenz- Leistungsverstärker, TWT, Wanderfeldröhre, Verstärkerröhre


Technische Daten Wanderfeldröhre UV-1007 :


Name UV-1007
Art des Produktes (TWT), Wanderfeldröhre
Arbeitsbereich, MHz 7400 bis 12000
Rauschmaß in dB nicht mehr als 30
Antrieb Verstärkung in dB mindestens 30
Die Bereitschaft, min nicht mehr als 1,0
Heizstrom, A 0,3-0,7
Spannung Slow-Wave-System, in 1050 - 1200
Eingangswellenleiter 4 x 23
Die Ausgangswellenleiter 4 x 23
Kühlung Luft
Gewicht, kg 0,8




Traveling-wave tube UV-45:
Stacked amplifying traveling-wave tube continuously working of metal-glass design.
UV-1007 (UV-45) is designed to work as a high frequency power amplifier.
Has a high degree of reliability, used in a wide range of temperatures, high humidity environment and has a long life operation.

Main electrical and technical parameters UV-1007 (UV-45) (at t = 25±10 ºC):

Parameter name, units Parameter value
Operation range, MHz 7400-12000
Noise factor, dB ≤ 30
Power gain, dB ≥ 30
Warm-up time, min ≤ 1,0
Filament current, A 0,3—0,7
Delay-line structure voltage, V U з.с.= 1050—1200

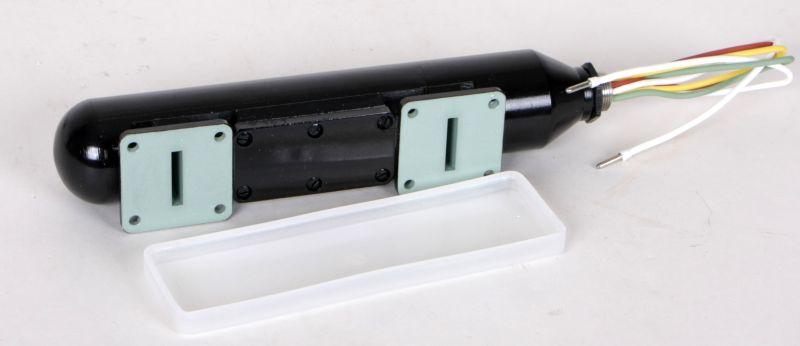

Input Waveguide 4х23
Output Waveguide 4х23
Cooling Air (ambient)
Weight, kg < 0,85




Wanderfeldröhre UV-45, Travelling Wave Tubes UV45, Лампа бегущей волны УВ-45


Wanderfeldröhre UV-45, Travelling Wave Tubes UV45, Лампа бегущей волны УВ-45

Wanderfeldröhre UV-45, Travelling Wave Tubes UV45, Лампа бегущей волны УВ-45

Wanderfeldröhre UV-45, Travelling Wave Tubes UV45, Лампа бегущей волны УВ-45

Wanderfeldröhre UV-45, Travelling Wave Tubes UV45, Лампа бегущей волны УВ-45

Wanderfeldröhre UV-45, Travelling Wave Tubes UV45, Лампа бегущей волны УВ-45







Allgemeines zur Wanderfeldröhre:

Die Wanderfeldröhre gehört zu den Laufzeitröhren.
Eine Laufzeitröhre ist eine Elektronenröhren zur Erzeugung oder -Verstärkung von Mikrowellen. Laufzeitröhren finden also ihre Anwendung in der Hochfrequenztechnik.

Bei den Laufzeitröhren sind die Entladungssyteme so konstruiert, daß Laufzeiteffekte das Funktionieren der Röhre bewirken.
Zunächst wird eine homogene Elektronenströmung konstanter Geschwindigkeit erzeugt, deren Elektronen dann einem steuernden elektrischen HF-Feld ausgesetzt werden, in dem sie je nach Startphase beschleunigt oder verzögert werden.

Bei den Langzeitröhren unterscheidet man zwischen Triftröhren und Lauffeldröhren.
In der Praxis verwendete Laufzeitröhren sind Zweikammer- und Mehrkammerklystrons, Wanderfeldröhren, Rückwärtswellenröhren und Magnetrons sowie gewisse Hybridformen wie Wanderfeldklystrons.

Die Wanderfeldröhre dient der Verstärkung elektrischer Signale. Der Elektronenstrahl wird durch ein nicht mitgezeichnetes homogenes axiales Magnetfeld, herrührend von einem auf möglichst gewicht- und raumsparende Weise gestalteten Elektro- oder Permanentmagneten, oder auch von einem periodischen Permanentfeld, fokussiert und zum Elektronenauffänger geführt. Die zu verstärkende HF-Leistung wird katodenseitig auf die Wendelleitung gekoppelt, wohingegen die verstärkte HF-Leistung kollektorseitig ausgekoppelt wird.
Wanderfeldröhren werden wegen ihrer guten Linearität (Breitbandeigenschaften) und Rauscharmut und wegen des großen Leistungsspielraumes mannigfaltig eingesetzt, z.B. in Bodenstationen für Satellitenfunk mit Dauerstrichleistungen im kW-Bereich, als Satellitenröhren (bis herab zu 20 W interessant; 650g Masse) und für Richtfunktechnik (2700 Kanäle bei 6 ... 7 GHz) sowie für die Radar-Impulstechnik mit Impulsleistungen bis zu mehreren MW. Die Wanderfeldröhre ist ein weit verbreitetes Bauteil in der Radartechnik.
Der Frequenzbereich der Verstärkung ist kleiner als 0,05 dB x MHz hoch -1 im ganzen Bereich, bei optimaler Frequenz sogar noch eine Zehnerpotenz geringer.
Die Zuverlässigkeit der Wanderfeldröhren ist groß, die Lebensdauer dieser Laufzeitröhren liegt bei Größenordnungen von 20 000 Stunden.
